為保障現有注氣站燃油注汽鍋爐新增燃氣系統的安全，防止火災與爆炸等人身事故的發生而設計的可燃氣體聯鎖報警系統。



        注汽鍋爐；燃氣系統改造；可燃氣體連鎖報警系統

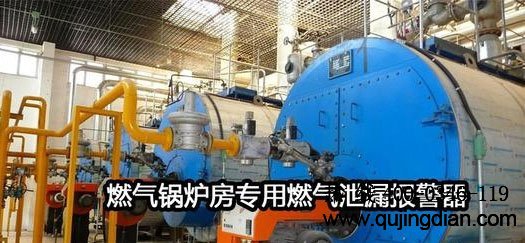

       對現有燃油注氣鍋爐改造，增加燃氣系統，使天然氣為注汽鍋爐主要燃料。本系統的監控和執行部分安裝在鍋爐間，操作部分安裝在儀表值班室。為了提高系統可控性，本系統各個單元都安裝有手動按鈕，分別安裝在鍋爐間和逃生出口處。

        1.注氣鍋爐報警聯鎖系統控制方案

        為防止注氣鍋爐使用天然氣為燃料時，因天然氣泄露而引發火災與爆炸等事故，我們設計的燃氣注氣鍋爐可燃氣體報警聯鎖系統，對了爐前天然氣閥組檢測，當被測氣體濃度達到或者超過設定值時，安裝在四壁的防爆窗戶因壓力自動打開，可燃氣體濃度探測器及時傳遞信息到報警器，報警器發出聲、光報警通知操作人員，自動關閉燃氣進站主管道上的緊急切斷閥，鍋爐停止運行，安裝在四壁的軸流風機和屋頂風機啟動，排出鍋爐間的可燃氣體。

        2.注氣鍋爐報警聯鎖系統設計

        2.1 注汽鍋爐報警聯鎖系統組成

        燃氣鍋爐可燃氣體報警聯鎖系統由探測單元、控制單元、執行單元構成，執行單元每個設備都安裝有手動控制按鈕，方便操作人員操作。可燃氣體報警聯鎖系統各個單元構建。

        2.1.1探測單元
        檢測單元由一次儀表可燃氣體檢測變送器和報警器組成。個儀表的功能如下：
        （1）可燃氣體探檢測變送器。
        （2）報警器。
        2.1.2控制單元

        控制單元由儀表箱風機控制箱和事故通風系統組成。

        （1）儀表箱。

        儀表箱安裝在值班室內，控制整套報警系統。儀表箱接收報警器發來的報警信號，發送控制信號到入場天然氣母線上的快速切斷閥，切斷鍋爐氣源，強制停爐。同時儀表箱傳遞信號到風機控制箱，控制鍋爐間風機啟動排空泄露的可燃氣體。

        （a）快速切斷閥狀態指示燈L-101。

        快速切斷閥狀態指示燈，指示供氣母線總切斷閥開關狀態。

        （b）快速切斷閥狀態開按鈕AN1。

        手動關閉供氣母線總切斷閥，在供氣未產生報警時，關閉供氣母線總切斷閥。

        （c）快速切斷閥復位按鈕AN2。

        復位鍵，對原有報警復位，關閉軸流風機和屋頂風機，清除報警器報警。

        （2）風機控制箱。

        風機控制箱，安裝在鍋爐間，控制軸流風機和屋頂風機，與儀表箱構成聯鎖控制系統。風機控制箱控制界面圖1，為了方便操作，風機控制箱控制部分設計手動防爆控制按鈕，控制風機啟停。

        （a）狀態指示燈HR/HG。

        風機狀態指示燈，顯示軸流風機和屋頂風機運行狀態。

        （b）操作按鈕1SF/1SS。

        手動操作軸流風機和屋頂風機運行。

        （c）室外操作按鈕2SF/2SS。

        安裝在逃生出口的防爆按鈕，在室外控制軸流風機和屋頂風機啟停。

        2.1.3執行單元。

        執行單元由快速切斷閥、風機和事故通風系統組成。

        （1）快速切斷閥。

        快速切斷閥為安裝在入場天然氣母線上的電動球閥，由儀表箱控制。當事故發生時，儀表箱控制快速切斷閥動作，切斷氣源停爐。

        （2）風機。
        風機由風機控制箱控制，分別安裝在鍋爐間四壁和屋頂鍋爐上方。在風機控制箱和逃生出口處分別安裝風機手動防爆按鈕。

        （3）事故通風系統。

        事故通風系統是在鍋爐間安裝泄爆門窗。在天然氣泄露時，屋內因天然氣泄露達到一定壓力，泄爆門窗自動打開，加大排放速度，提高系統安全性。

        2.2 注汽鍋爐報警聯鎖系統控制原理

        注氣鍋爐可燃氣體報警聯鎖系統控制電路示意圖如圖2所式，當報警觸發或按動AN1按鈕時2ZJ繼電器線圈吸合，軸流風機啟動，天然氣入場母線快速切斷閥關閉。當報警解除后，按AN2復位按鈕關閉軸流風機，手動開啟天然氣入場母線快速切斷閥運行鍋爐。

        3.結束語

        燃氣注氣鍋爐可燃氣體報警聯鎖系統可控性好靈敏性高，進行了人性化設計，操作人員可以進行簡單的培訓便可上崗使用，并且該系結構簡單，便于操作和維修，大大提高了該系統的可靠性和應對突發事件的能力。
